S 20 Bauform, einfach stark und robust!

Die S20 Gehäuse sind aus vollem Material gefräst. Eine gute stabile Grundlage für Ihre Spindelhubgetriebe.

Ob für die Lebensmittelindustrie in Edelstahlausführung, oder in Ihrer Anlagenfarbe lackiert, wir machen es möglich.



Spindelhubgetriebe Typ S20 GS I bis X

5 - 500 kN



Modell

F-Hub, statisch

Spindel

Übersetzung

Hub pro Umdrehung
(mm)









Standard

schnell

Standard

schnell

PDF

GS I

5 kN

18 x 6

20:1

5:1

0,30

1,20

PDF

GS II

10 kN

22 x 5

20:1

5:1

0,25

1,00

PDF

GS III

25 kN

30 x 6

24:1

6:1

0,25

1,00

PDF

GS IV

50 kN

40 x 7

24:1

6:1

0,292

1,167

PDF

GS V

100 kN

58 x 12

24:1

7 2/3:1

0,50

1,565

PDF

GS VI

150 kN

60 x 12

24:1

7 2/3:1

0,50

1,565

PDF

GS VII

200 kN

65 x 12

24:1

8:1

0,50

1,50

PDF

GS VIII

250 kN

90 x 16

32:1

10 2/3:1

0,50

1,50

PDF

GS IX

350 kN

100 x 16

32:1

10 2/3:1

0,50

1,50

PDF

GS X

500 kN

120 x 16

32:1

10 2/3:1

0,50

1,50



Andere Baugrößen auf Anfrage

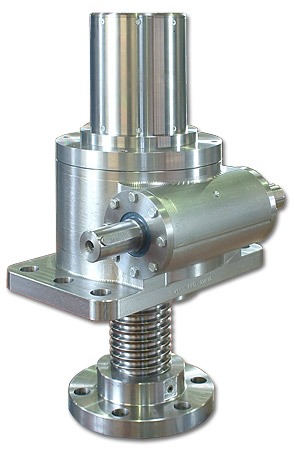

GS S20 X

S20 X N mit 1000 kN Hubkraft.

Ausführung N:
mit axial hebender Spindel, dabei fährt die Spindel rotationsfrei durch das Gehäuse. Die Spindel braucht ein Schutzrohr zur Aufnahme.

Ausführung R:
mit rotierender Spindel, wo eine Flanschmutter die Hubbewegung ausführt. Die Flanschmutter sollte gegen Verdrehen gesichert sein.

S20-Spindelhubgetriebe sind in jeder Einbaulage funktionsfähig. Bohrungen in der Gehäusebodenplatte erlauben es, unsere Getriebe in beliebiger Lage auf Zug und Druck einzubauen.

Wir beraten Sie gern bei der Auswahl des "richtigen" Spindelhubgetriebes.
